Wettertechnik

Beschreibung der Wettertechnik in Husum-Schobüll

Automatische Wetterstation Davis Vantage Pro 2

ab April 2004  Vantage Pro1
ab 26.01.2006 Vantage Pro2
ab 07.11.2018 Neue Vantage Pro2
ab 24.03.2021 Niederschlagseinheit Kipplöffel
Messhöhe 2m ü. Grund, Temperatur,Feuchte und Niederschlagsmenge,
Datenübertragung per Funk, Energie über Solarpanel, Backup Batterie,
Reichweite maximal 300 m, Frequenzbereich 900 Mhz, Leistung < 8 mW
Aktiv belüfteter Strahlungsschirm ,  Niederschlagswippe (nachkalibriert),
Auffanggefäß Niederschlagsmenge von Vorgängermodell übernommen,
da isoliert und Niederschlagsheizung weiter nutzbar.
 Speicherintervall :
 Niederschlag = 10 - 12 sec
 Temperatur = 10 sec
 rel Feuchte/Taupunkt = 50 - 60 sec
 Luftdrucksensor,  Messhöhe 9 m ü.Grund in Anzeigekonsole

Die Messwerte werden zur Anzeigekonsole übertragen und im Datalogger gespeichert, dann von der Weatherlink-Software jede 1 Minute abgerufen. Von dort werden die Daten ebenfalls jede Minute von der Wswin-Software abgerufen und konvertiert. Beide Softwareversionen bereiten die Daten nach bestimmten Vorgaben auf, so dass ständig ein umfangreiches Datenmaterial in Form von Tabellen,
Grafiken und HTML Seiten für die verschiedensten  Anwendungen zur Verfügung steht.

Alternative Messgeräte

Niederschlag: Hellmann Niederschlagsmesser in 1m Höhe
Temperatur :  VP 1 Temperatursensor
Wind : 2. Windgeber in 7m ü. Grund
Luftdruck : VP 1 Konsole mit Luftdrucksensor

Durch die Software ermittelte/errechnete Daten:
Taupunkt aus Feuchte
Sonnenschein und Bewölkung aus Solarwerten
Verdunstung aus Solar/Temperatur/ Feuchte/Wind
Windchill aus Temperatur/ Feuchte/Wind
Heat Index aus Temperatur/ Feuchte
Schwüle/Gewitterwahrscheinlichkeit aus Taupunkt (Formel)
Glätte aus Erdbodentemperatur

Manuell ermittelte Daten :
Schneehöhe : Messstab
Einschätzung des Gesamtbedeckungsgrades der Bewölkung und Registrierung der vorhandenen Wettererscheinungen
mindestens zu den Klimaterminen.

Alle Wetterparameter werden an Hand der Daten von umliegenden Stationen
des Schleswig-Holstein Netzes
und den DWD-Stationen Hattstedt, St.Peter-Ording überprüft.

Hardware und Software

Sensoreinheit: Davis Vantage Pro2, Solarsensor, Temperaturstation (Erdboden)
Rechner : Intel Core i5 3.8 GHz im 24 Stunden Dauerbetrieb , 16 GB Ram,
Backup :  Externes NAS Sicherungslaufwerk 80 Gbyte,
Software : Windows 10, Davis-Weatherlink, WsWin , PWS_Dashboard,  FileZilla, WinSCP, GWM-2, Synchredible,  Z-Cron
Klimadatenbank : MySQL-Datenbank für Wetter und Klimadaten
Gewittermelder :  GWM-4 Gewittermelder, ortet Signale 50 km um die Station
                             GWM-Datenlogger, Elektron. Antenne.

Thermometer am Erdboden

Erdbodenthermometer
5 cm ü. Grund
Temperatur am Erdboden
Speicherintervall = 10 sec





Solarsensor

Solarsensor 8m ü. Grund
( Berechnung der Sonnenscheindauer )
Speicherintervall =
  50 - 60 sec







Windgeber

Windgeber 10 ü. Grund
Windgeschwindigkeits- und Richtungsanzeige
Speicherintervall =
2,5 -3,0 sec
- ab 10.12.2019 Ersatzwindmessung in 6 m Höhe
- ab 24.03.2022 Windgeber wieder am alten Standort

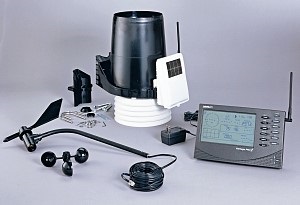

Mess- und Anzeigesatz Funk

Auffanggefäß Niederschlagsmenge vom Vorgängermodell

Niederschlagseinheit bis 24.03.2021

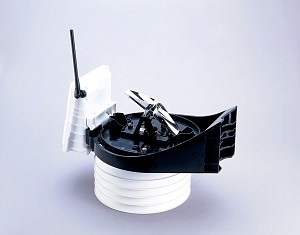

Blick auf die Niederschlagswippe
Genauigkeit : +/- 4 %

Anzeigekonsole

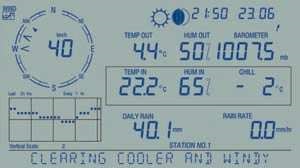

Darstellung auf der Anzeigenkonsole

Neue Niederschlagseinheit

Ab 24.März 2021
Messprinzip Kipplöffel
Genauigkeit : +/- 3%
